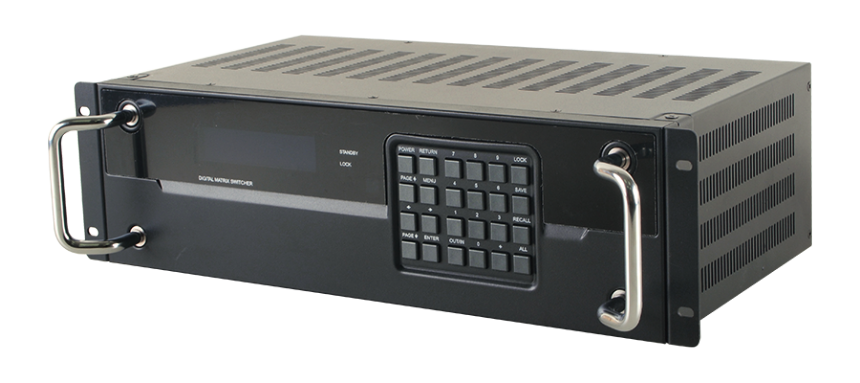

CMSDI-1616S
16×16 SDI Modular Matrix
Questa matrice 16 × 16 3G-SDI può commutare e distribuire fino a sedici sorgenti SDI su sedici lavandini SDI, fornendo una larghezza di banda fino a 2.970 Gbps per il supporto video 3G-SDI. Inoltre, questa matrice presenta anche il controllo IP che consente agli utenti di accedere e controllare la matrice da remoto.
Specifiche tecniche
Ingressi
16x BNC [16x 3G-SDI / HD-SDI / SD-SDI]
1x DE-9 [1x dati RS-232]
1x RJ-45 [1x controllo IP]
Uscite
1x DE-9 [1x dati RS-232]
1x RJ-45 [1x controllo IP]
Uscite
16x BNC [16x 3G-SDI / HD-SDI / SD-SDI]
Caratteristiche
- Supporta operazioni a 2.970 Gbps e 2.970 / 1.001 Gbps, 1.485 Gbps e 1.485 / 1.001 Gbps e 270 Mbps
- Supporta le modalità di input / output SDI:
- SD-SDI: SMPTE 259M-C a 270 Mbps
- HD-SDI: SMPTE 292M@1.485Gbps e 1.485 / 1.001Gbps
- 3G-SDI: SMPTE 424M/425M-A@2.970Gbps e 2.970 / 1.001Gbps
- Segnale equalizzato e ri-sincronizzato per migliorare le distanze di trasmissione del segnale
- Supporta distanze di ingresso e uscita del segnale fino a 250 m per segnali SD-SDI, 200 m per segnali HD-SDI e 100 m per segnali 3G-SDI
- Supporta la frequenza di campionamento audio a 48 kHz
- Si collega con altre unità per estendere il segnale su lunghe distanze
- Design montabile su rack 3U
