CH-1529RX
4K60 (4:2:0) HDMI over HDBaseT Slimline Receiver with IR, RS-232, PoH (PD), LAN & OAR
Questo set di trasmettitori e ricevitori è un'ottima soluzione per estendere audio e video HD non compressi, nonché Ethernet e controllo tramite una singola passata di cavo Cat.5e / 6/7 su distanze fino a 100 metri. Sono disponibili più interfacce dati e di controllo, tra cui connessioni IR, RS-232 e LAN. Questo set di estensione è conforme agli avanzati standard HDCP 2.2 e HDMI 2.0, oltre a supportare gli standard HDCP 1.xe HDMI 1.x legacy. Nonostante la limitazione della larghezza di banda di 10 Gbps di HDBaseT, il video 4K UHD HDMI, fino a 4K @ 60Hz (4: 4: 4) incluso, è in grado di essere elaborato ed esteso.
Oltre a video, dati e controllo, queste unità offrono anche utili funzioni audio. La funzione Optical Audio Return (OAR) supporta la trasmissione di audio ottico dal lato del ricevitore al lato del trasmettitore per la riproduzione locale. È inclusa anche una funzione di inserimento audio, che consente di incorporare l'audio stereo analogico nel segnale di uscita HDMI. A completare il set di funzionalità è la solida gestione EDID, nonché lo stretching dell'orologio HDBaseT automatico e il supporto del re-clock TMDS. Il ricevitore (PD) è alimentato da 48 V PoH fornito dal trasmettitore (PSE), consentendo una maggiore flessibilità in diversi scenari di installazione.
Caratteristiche
- HDMI con supporto 3D e 4K @ 60Hz, compatibile DVI 1.0
- Conformità HDCP 2.2 e HDCP 1.x.
- Supporta fino a 4K UHD (18 Gbps, 4K @ 60Hz 4: 4: 4) input video
- Supporta risoluzioni di uscita fino a 4K @ 50 / 60Hz (YUV 4: 2: 0)
- Supporta input e output Deep Color a 12 bit fino a 1080p @ 60Hz
- Supporta bypass CEC
- Trasmissione simultanea di video, audio e dati non compressi su un singolo cavo Cat.5e / 6/7 da 100m / 328ft fino a 100m (328 piedi) a 1080p e 70m (230 piedi) a 4K
- HDBaseT 5Play ™: video e audio ad alta definizione, Ethernet 100BaseT, PoH 48V e controllo (pass-through IR / RS-232 bidirezionale)
- Supporta l'output di un modello di barra dei colori a 720p quando non è collegata alcuna sorgente
- Supporta la conversione automatica del segnale verso il basso per soddisfare i requisiti di larghezza di banda HDBaseT:
- 4K @ 50 / 60Hz (4: 4: 4) → 4K @ 50 / 60Hz (4: 2: 0, 8 bit)
- 4K @ 23/24/25 / 30Hz (10 o 12 bit) → 4K @ 23/24/25 / 30Hz (8 bit)
- 4K @ 50 / 60Hz (4: 2: 0, 10 o 12 bit) → 4K @ 50 / 60Hz (4: 2: 0, 8 bit)
- Supporta la funzione Optical Audio Return (OAR) per trasmettere audio ottico dal ricevitore a trasmettitori compatibili
- Supporta l'inserimento di audio stereo esterno nel segnale HDMI trasmesso
- Supporto completo per la gestione EDID inclusi 6 EDID predefiniti, 9 EDID utente e una modalità di bypass EDID
- Il software di gestione EDID basato su PC consente il caricamento di EDID utente personalizzati tramite USB
- Supporta lo stretching dell'orologio del bus HDMI DDC per una migliore compatibilità con alcuni lettori Blu-ray
- Esegue il re-clock TMDS e la rigenerazione del segnale per una migliore integrità del segnale
- Supporta 48 V PoH standard dal trasmettitore (PSE) al ricevitore (PD) (solo ricevitori compatibili)
- Design della custodia ultrasottile per una facile installazione (solo 16 mm di spessore!)
Specifiche tecniche
Ingressi
- 1x RJ-45 [1x dati HDMI e proprietà]
- 1x TOSLINK [1x LPCM 2 canali OTTICO]
- 1x 3,5 mm [1x ricevitore a infrarossi]
- 1x RJ-45 [1x dati di proprietà LAN]

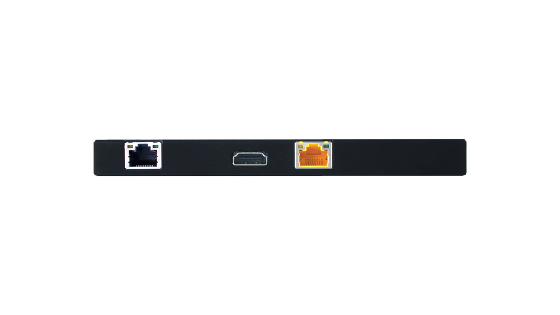

Uscite
- 1x HDMI [1x AV e dati non compressi]
- 1x 3,5 mm [1x emettitore a infrarossi]
- 3x 1-Pin Terminal Block [1x RS-232]
