CSC-6012TX
4K60 (4:4:4) 1×2 HDMI over HDBaseT Scaler with IR, RS-232, PoH (PSE), LAN, OAR & Balanced Audio Extraction
Questo trasmettitore di scaling da HDMI a HDMI / HDBaseT può inviare audio / video non compresso insieme a controllo, Ethernet e dati audio extra su una singola passata di cavo Cat.5e / 6/7 fino a 100 m. Sia l'ingresso HDMI che l'uscita HDMI locale supportano segnali video fino a 4K a 60Hz (4: 4: 4, 8 bit). Per la trasmissione tramite l'uscita HDBaseT, il segnale può essere convertito in 4K @ 60Hz (4: 2: 0, 8 bit) o 1080p @ 60Hz, se necessario, per adattarsi alle limitazioni della larghezza di banda di HDBaseT. Sono disponibili anche semplici schemi di prova HDMI da 18 Gbps. Il controllo dei dispositivi remoti è possibile tramite RS-232 o IR bidirezionale e tramite una connessione LAN. Un'uscita audio analogica bilanciata offre agli utenti un'ulteriore flessibilità audio. Il design PoH a 48 V può alimentare il ricevitore collegato (PD), eliminando la necessità di un alimentatore aggiuntivo mentre il trasmettitore stesso è alimentato tramite l'alimentatore locale a 24 V.
Specifiche tecniche

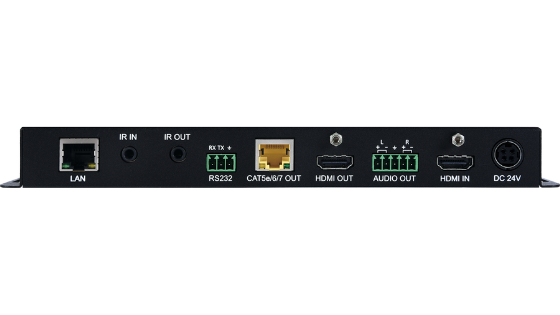

Ingressi
- 1x HDMI [1x AV e dati non compressi]
- 1x 3,5 mm [1x ricevitore a infrarossi]
- 3x 1-Pin Terminal Block [1x RS-232]
- 1x RJ-45 [1x LAN Serving]
- 1x HDMI [1x AV e dati non compressi]
- 1x RJ-45 [1x dati HDMI e proprietà]
- 1x morsettiera a 5 pin [1x stereo (bilanciato)]
- 1x 3,5 mm [1x emettitore a infrarossi]
Caratteristiche
- Supporta le specifiche HDBaseT 1.0
- Convergenza HDBaseT 5Play ™: video e audio ad alta definizione (HD), Ethernet 100BaseT, 48V PoH e controllo (pass-through IR / RS-232 bidirezionale)
- Supporta risoluzioni UHD fino a 3840 × 2160 @ 50 / 60Hz (YUV 4: 4: 4) e 4096 × 2160 @ 50 / 60Hz (YUV 4: 4: 4)
- Supporta il pass-through di tutto l'audio digitale standard: LPCM 2.0 / 5.1 / 7.1, Bitstream e HD Bitstream
- Supporta baud rate RS-232 da 110 ~ 115200 bps
- Supporto di rete Ethernet 10/100
- Completamente compatibile con HDMI 1.4 e compatibile con HDMI 2.0 (4K @ 60Hz, YUV 4: 2: 0)
- HDMI con supporto 4K a 18 Gbps (600 MHz) e conforme HDCP 2.2
- Supporta Deep Color fino a 1080p / 12-bit
- Supporta la conversione da DVI a HDMI
- Supporta bypass del segnale sull'uscita HDMI (sul trasmettitore)
- Il trasmettitore può convertire i segnali 1080p in 4K sull'uscita HDBaseT o ridurre il segnale 4K in 1080p (viene mantenuto lo stesso framerate)
- Il ricevitore supporta il bypass del segnale su entrambe le uscite o l'uscita B può convertire i segnali 1080p a 4K e l'uscita A può ridurre il segnale 4K a 1080p (lo stesso framerate viene mantenuto)
- Supporta la conversione da 4K UHD (4: 4: 4) a 4K UHD (4: 2: 0)
- Supporta la conversione audio bilanciata OAR (ritorno audio ottico) e DAC
- Generazione di modelli di test a risoluzioni selezionate per i test di visualizzazione in loco
- Gestione EDID integrata
- OSD con visualizzazione della risoluzione I / O istantanea
