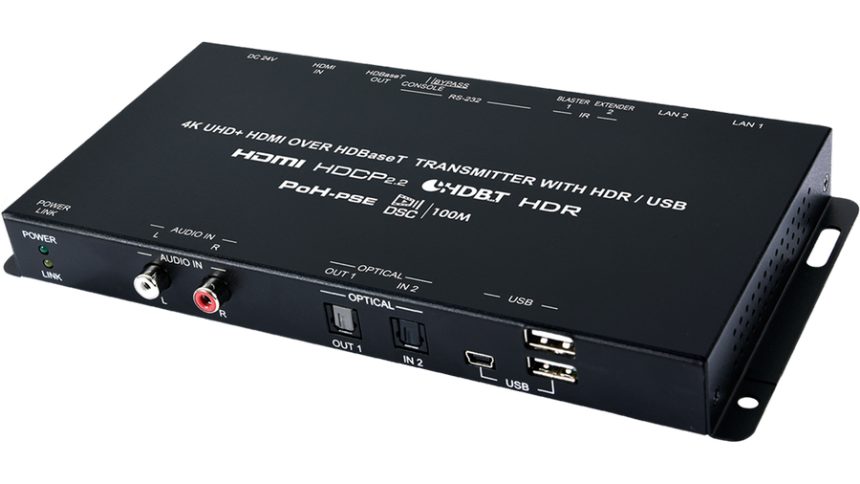

CH-1604TXD
4K HDR HDMI over HDBaseT Transmitter with IR, RS-232, PoH (PSE), LAN & Bidirectional USB/KVM
Questo set di trasmettitori e ricevitori HDBaseT 2.0 prevede l'estensione di video 4K con HDR e audio bitrate elevato su un singolo cavo Cat.6a / 7 a distanze fino a 100 metri (328 piedi). Questo set di estensione è conforme agli avanzati standard HDCP 2.2 e HDMI 2.0, oltre a supportare gli standard HDCP 1.xe HDMI 1.x legacy. Attraverso l'uso dello schema di compressione DSC altamente efficiente e visivamente privo di perdite, segnali ad alta larghezza di banda, precedentemente non supportati da HDBaseT, come 4K @ 60Hz (4: 4: 4, 8-bit) o 4K @ 24Hz (4: 4: 4, 12 bit, HDR) può essere esteso senza compromessi visivi o latenza aggiuntiva! Questi extender possono anche passare RS-232, IR, Ethernet e più flussi audio attraverso lo stesso cavo che trasporta il segnale video.
Questo sistema consente anche l'estensione dei segnali USB tra qualsiasi host USB standard (come un PC o laptop) su un lato fino a un massimo di 2 porte USB sull'altro lato. Ciò estende la porta USB e contemporaneamente fornisce la funzionalità hub USB, rendendola una soluzione KVM ideale quando il PC è alloggiato in una sala di controllo distante o in una sala server sicura. Il design a 48 V PoH (Power over HDBaseT) può alimentare il ricevitore (PD) dal trasmettitore (PSE), eliminando la necessità di un alimentatore separato per il ricevitore.
Questo sistema consente anche l'estensione dei segnali USB tra qualsiasi host USB standard (come un PC o laptop) su un lato fino a un massimo di 2 porte USB sull'altro lato. Ciò estende la porta USB e contemporaneamente fornisce la funzionalità hub USB, rendendola una soluzione KVM ideale quando il PC è alloggiato in una sala di controllo distante o in una sala server sicura. Il design a 48 V PoH (Power over HDBaseT) può alimentare il ricevitore (PD) dal trasmettitore (PSE), eliminando la necessità di un alimentatore separato per il ricevitore.
Specifiche tecniche

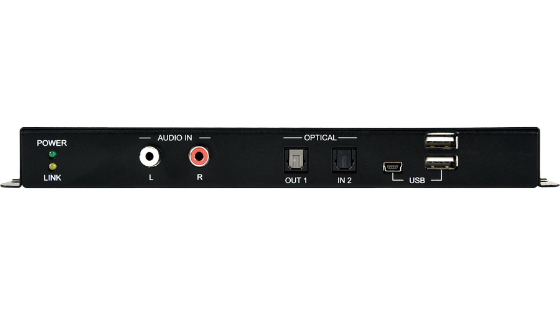

Ingressi
- 1x HDMI [1x AV e dati non compressi]
- 1x TOSLINK [1x LPCM a 2 canali]
- 2x RCA [1x Stereo (L / R)]
- 1x 3,5 mm [1x ricevitore a infrarossi]
- 1x DE-9 [1x dati RS-232]
- 1x RJ-45 [1x dati HDMI e proprietà]
- 1x TOSLINK [1x LPCM a 2 canali]
- 1x 3,5 mm [1x emettitore a infrarossi]
- 2x RJ-45 [2x LAN Serving]
- 2x USB Type-A [2x dati di proprietà]
- 1x USB Mini-B [1x dati di proprietà]
Caratteristiche
- Ingresso e uscita HDMI con UHD 4K a 18 Gbps (600 MHz) con supporto HDR
- DVI 1.0 conforme all'uso di un adattatore HDMI-DVI
- Conformità HDCP 1.4 e 2.2
- Supporta le specifiche HDBaseT 2.0
- Supporta risoluzioni HD fino a 3840 × 2160 a 60Hz (YUV 4: 4: 4, 8-bit)
- Supporta 4K HDR a 24Hz (YUV 4: 4: 4) e 60Hz (YUV 4: 2: 0) con colori fino a 12 bit
- Supporta Deep Color a 16 bit fino a 1080p @ 60Hz
- Trasmissione simultanea di video, audio e dati su un singolo cavo Cat.6 / 7 fino a 100 metri (328 piedi)
- Supporto funzionalità HDBaseT: video e audio HD, 100BaseT Ethernet, USB 2.0, 48V PoH e controllo (pass-through IR / RS-232 bidirezionale)
- Sono supportate velocità di trasmissione RS-232 da 110 bps a 115200 bps
- Supporta il pass-through di formati audio tra cui LPCM 2.0 / 5.1 / 7.1, Bitstream e HD Bitstream tramite HDMI
- Supporta il pass-through bidirezionale di formati audio ottici digitali incluso LPCM 2.0 con frequenze di campionamento audio fino a 48kHz e Bitstream tramite connessioni ottiche (S / PDIF)
- Supporta il pass-through dell'audio stereo analogico dal trasmettitore al ricevitore tramite connessioni RCA stereo
- 2 porte USB di tipo A e 1 USB Mini B (su trasmettitore e ricevitore) per l'estensione di dispositivi USB inclusi mouse, tastiere, webcam o archiviazione digitale
- Supporta 48 V PoH standard dal trasmettitore (PSE) al ricevitore (PD) (solo ricevitori compatibili)
