CH-2537TXWPEU
4K60 (4:4:4) 2×1 HDMI/VGA over HDBaseT Wallplate Switcher with PoH (PD) & LAN (2 Gang EU)
Questo interruttore per piastra a parete HDBaseT con gestione del segnale è uno switch HDMI e VGA con incorporamento audio e uscita HDBaseT. La piastra a parete è progettata per l'uso con custodie di dimensioni UE a due bande. Questo trasmettitore può inviare video / audio ad alta definizione non compresso su un singolo cavo fino a una distanza di 100 metri a 1080p a 60Hz. Gli ingressi HDMI supportano risoluzioni fino a 4K a 60Hz (4: 4: 4, 8 bit) e l'ingresso VGA supporta risoluzioni fino a WUXGA (RB). Con l'uso dell'ingresso audio da 3,5 mm, l'audio stereo può essere incorporato anche con sorgenti VGA o DVI / HDMI. Nonostante la limitazione della larghezza di banda di 10.2Gbps di HDBaseT, è possibile supportare sorgenti video 4K UHD HDMI ad alta larghezza di banda, fino a 4K @ 60Hz incluso (4: 4: 4, 8-bit), che verranno convertite automaticamente in colore a 8 bit, oppure Spazio colore 4: 2: 0 quando necessario.
Le funzioni di gestione del segnale come la commutazione automatica basata sul segnale di ingresso e il rilevamento hot plug consentono un comodo funzionamento a mani libere. Un pulsante multifunzione sulla parte frontale dell'unità fornisce l'accesso a un OSD informativo e consente la selezione manuale degli input. Sono inoltre disponibili funzionalità aggiuntive come la gestione EDID, la gestione HDCP e l'automazione di base degli eventi di segnale (che possono inviare automaticamente comandi RS-232 o CEC personalizzati a dispositivi esterni).
Questo trasmettitore può essere alimentato localmente o tramite 48 V PoH da un ricevitore HDBaseT compatibile, il che consente una maggiore flessibilità nelle installazioni. L'unità può essere controllata tramite il pulsante del pannello frontale con OSD, WebGUI e Telnet. Se associato a un ricevitore RS-232 compatibile, diventa disponibile anche il controllo che lo rende eccezionalmente versatile.
Caratteristiche
- Conforme a HDMI 2.0 e DVI 1.0
- Conformità HDCP 1.xe 2.2
- 2 ingressi HDMI
- 1 ingresso VGA con ingresso audio mini-jack da 3,5 mm
- La piastra a parete è progettata per custodie di dimensioni UE a due bande
- Supporta risoluzioni di ingresso HDMI fino a 4K a 60Hz (4: 4: 4, 8 bit)
- Supporta risoluzioni di ingresso VGA fino a WUXGA (RB)
- L'audio stereo analogico può essere incorporato con sorgenti VGA o DVI / HDMI
- L'uscita HDBaseT supporta risoluzioni fino a 4K @ 60Hz (4: 2: 0, 8 bit) con conversione automatica dello spazio colore di 4K @ 50 / 60Hz (4: 4: 4, 8-bit) o 4K @ any (10/12 -bit) fonti
- Supporta bypass CEC
- Supporto funzionalità HDBaseT: video e audio HD, Ethernet 100BaseT e 48V PoH (PD)
- L'uscita HDBaseT trasmette video, audio e dati su un singolo cavo Cat.5e / 6/7 e può raggiungere distanze fino a 100 m / 328 piedi a 4K quando si utilizza Cat.6a / 7
- Supporta il pass-through di molti formati audio tra cui LPCM 2.0 / 5.1 / 7.1, Bitstream e HD Bitstream
- Informazioni attivate dall'utente OSD
- Supporta la selezione manuale dell'ingresso o la selezione automatica dell'ingresso con rilevamento hot plug
- Automazione di base degli eventi di segnale (tramite RS-232 o CEC con ricevitore compatibile)

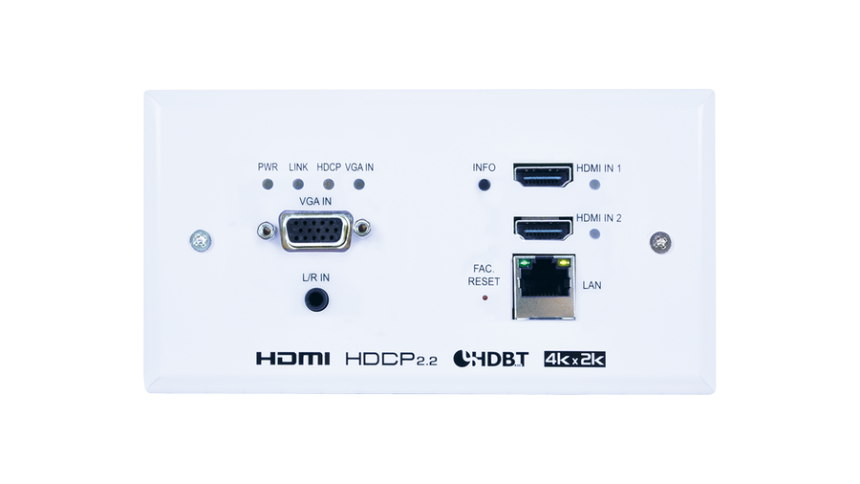

- I LED del pannello frontale indicano la modalità HDCP, la sorgente di ingresso, lo stato del collegamento e l'alimentazione
- L'unità può essere alimentata localmente o tramite 48 V PoH da un ricevitore HDBaseT compatibile
- Controllabile tramite un pulsante del pannello frontale multifunzione con OSD o tramite WebGUI, Telnet e RS-232 (solo con ricevitore compatibile)
Specifiche tecniche
Ingressi
- 2x HDMI [2x AV e dati non compressi]
- 1x 3,5 mm [1x stereo (L / R)]
- 1x HD-15 [1x RGBHV]
- 1x RJ-45 [1x LAN Serving / IP Control]
Uscite
- 1x RJ-45 [1x dati HDMI e proprietà]
