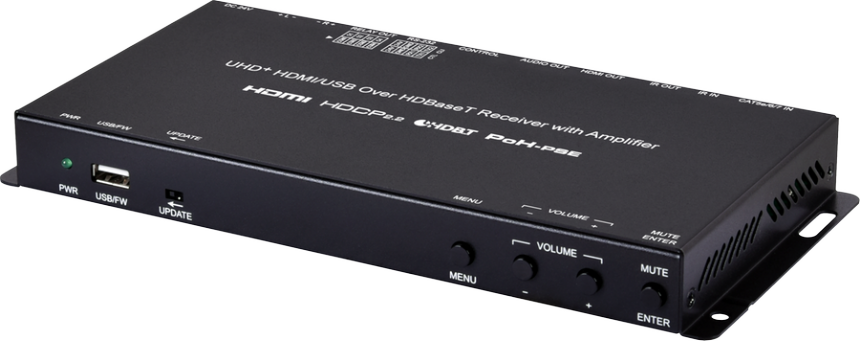

CMF-100 (CH-2607RXPL)
Soluzione AV multifunzione (ricevitore UHD + HDBaseT con amplificatore)
Per considerazioni estetiche, abbiamo progettato un estensore per piastra da parete appositamente progettato. CMF-100 include questo tipo di extender che contiene funzioni di scaler e controllo. È una soluzione AV multifunzionale progettata per fornire commutazione video HDMI, controllo del sistema, estensione video e amplificazione audio analogica in un comodo kit. Il sistema è composto da trasmettitore HDBaseT con piastra a parete CH-2607TXPL, ricevitore HDBaseT CH-2607RXPL e tastiera di controllo CDPS-TG2.
Il trasmettitore può inviare audio / video non compresso ad alta definizione su un singolo cavo fino a una distanza di 60 metri a 1080p. L'ingresso HDMI supporta risoluzioni fino a 4K a 60 Hz (4: 4: 4, 8 bit). L'ingresso VGA supporta risoluzioni fino a WUXGA (RB) e con l'utilizzo dell'ingresso audio da 3,5 mm associato. Per fornire la massima compatibilità con un'ampia gamma di tipi di display, tutte le sorgenti verranno automaticamente ridimensionate per corrispondere alla risoluzione e ai tempi preferiti del display collegato (come riportato dall'EDID del display). Le sorgenti video HDMI 4K UHD, fino a 4K a 50/60 Hz (4: 4: 4, 8 bit), sono supportate convertendo il segnale in 4K a 30 Hz quando necessario. Questo sistema può essere alimentato da 48V PoH dal ricevitore, il che consente una maggiore flessibilità nelle installazioni.
Le funzioni di gestione del segnale come la commutazione automatica basata sul segnale di ingresso e il rilevamento hot plug consentono un comodo funzionamento a mani libere. Un pulsante di ingresso sulla parte anteriore dell'unità fornisce una rapida pressione di un singolo pulsante e la selezione manuale dell'ingresso. Altre funzionalità sono controllabili tramite i controlli del pannello frontale, WebGUI, Telnet e RS-232. Inoltre, il ricevitore dispone di un amplificatore stereo da 2x20 watt 4 Ohm de-embedding dell'audio analogico.
Caratteristiche
• Trasmissione simultanea di video, audio e dati non compressi su un singolo cavo Cat.5e / 6/7 da 60 m a 1080p e 35 m a 4K
• Il trasmettitore è alimentato tramite 48V PoH (PD) dal ricevitore HDBaseT (PSE) Supporto della funzione HDBaseT: video e audio HD, 48V PoH, pass-through USB in una direzione e controllo (pass-through IR bidirezionale)
• Controllabile tramite pannello frontale, WebGUI, Telnet, tastiera e RS-232
• Controllabile tramite pannello frontale, WebGUI, Telnet, tastiera e RS-232
[Ricevitore: CH-2607RXPL]
• Pass-through USB al ricevitore
• Supporta la funzione di bypass di ingresso e uscita IR
• Supporta il controllo dell'uscita a 4 relè
• Automazione dell'evento del segnale di base tramite RS-232, CEC, IR
• Supporta l'aggiornamento del firmware tramite USB
• Audio analogico amplificatore stereo de-embedding 2x20 watt 4 Ohm
• Pass-through USB al ricevitore
• Supporta la funzione di bypass di ingresso e uscita IR
• Supporta il controllo dell'uscita a 4 relè
• Automazione dell'evento del segnale di base tramite RS-232, CEC, IR
• Supporta l'aggiornamento del firmware tramite USB
• Audio analogico amplificatore stereo de-embedding 2x20 watt 4 Ohm
Specifiche tecniche
Ingressi
- 1x RJ-45 [1x HDBaseT]
- 1x 3,5 mm [1x ricevitore a infrarossi]
- 1x morsettiera a 4 pin [1x RS-232]
- 1x RJ-45 [1x LAN Serving]
- 1x morsettiera a 4 pin [1x RS-232]
- 1x USB di tipo A [1x USB 2.0]
Uscite
- 1x HDMI [1x Tipo-A]
- 1x 3,5 mm [1x Stereo (L / R)]
- 2x Morsettiera a 2 pin [1x Audio stereo]
- 1x 3,5 mm [1x Emettitore a infrarossi]
- 4x Morsettiera a 2 pin [4x relè]
PSU
- 24V / 3,75A
Dimensioni
- 232 mm [L] x 25 mm [P] x 108 mm [A]
