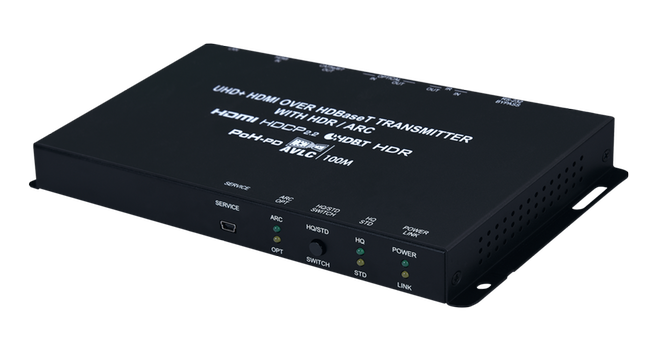

CH-2605TXV
4K HDR HDMI over HDBaseT Transmitter with IR, RS-232, PoH (PD), LAN & ARC
Questo trasmettitore HDBaseT 2.0 fornisce l'estensione di video 4K con HDR e audio bitrate elevato su un singolo cavo Cat.6a / 7 a distanze fino a 100 m (328 piedi). Questo trasmettitore è conforme agli avanzati standard HDCP 2.2 e HDMI 2.0, oltre a supportare gli standard HDCP 1.xe HDMI 1.x legacy. Nonostante la limitazione della larghezza di banda di 10.2Gbps di HDBaseT, è possibile elaborare ed estendere le sorgenti video 4K UHD HDMI, fino a 4K @ 60Hz (4: 4: 4, 8-bit) e 10/12 bit con HDR mediante l'uso di AVLC (Adaptive Visually Lossless Compression) quando collegato a un ricevitore AVLC compatibile. Questo trasmettitore può anche passare RS-232, IR, Ethernet e più flussi audio attraverso lo stesso cavo che trasporta il segnale video.
La funzione audio ottica bidirezionale consente di scambiare l'audio ottico bidirezionale tra il trasmettitore e il ricevitore. A completare il set di funzioni è il clock stretching automatico HDBaseT e il supporto del re-clock TMDS. Questo trasmettitore è alimentato direttamente dal ricevitore collegato, tramite 48 V PoH (Power over HDBaseT), eliminando la necessità di un alimentatore separato per il trasmettitore.
Specifiche tecniche
Ingressi
- 1x HDMI [1x AV e dati non compressi]
- 1x TOSLINK [1x LPCM a 2 canali]
- 1x 3,5 mm [1x ricevitore a infrarossi]
- 1x RJ-45 [1x LAN Serving]
- 1x DE-9 [1x dati BYPASS RS-232]
- 1x USB Mini-B [1x SERVICE Propriety Data]
Uscite
- 1x RJ-45 [1x dati HDMI e proprietà]
- 1x TOSLINK [1x LPCM a 2 canali]
- 1x 3,5 mm [1x emettitore a infrarossi]
Caratteristiche
- HDMI con supporto HDR, 3D e 4K a 60Hz, compatibile DVI 1.0
- Conformità HDCP 2.2 e HDCP 1.x.
- Supporta fino a 4K UHD (18 Gbps, 4K @ 50 / 60Hz 4: 4: 4, 8 bit) ingresso e uscita video
- Supporta input e output Deep Color fino a 12 bit
- Supporta input / output HDR (High Dynamic Range) a 10 e 12 bit
- Supporta bypass CEC
- L'uscita HDBaseT trasmette video, audio e dati su un singolo cavo Cat.5e / 6/7 e può raggiungere distanze fino a 100 m / 328 piedi a 4K quando si utilizza Cat.6a / 7
- Supporto funzionalità HDBaseT: video e audio HD, 100BaseT Ethernet, 48V PoH (PD), audio ottico bidirezionale e controllo (pass-through IR / RS-232 bidirezionale)
- L'AVLC integrato (Adaptive Visually Lossless Compression) si attiva quando i requisiti di larghezza di banda della sorgente sono oltre 10,2 Gbps (340 MHz) consentendo l'invio di sorgenti fino a 18 Gbps (600 MHz) a un ricevitore compatibile senza perdita di qualità visiva
- La funzione AVLC consente la selezione manuale tra la modalità di alta qualità (larghezza di banda completa) e la modalità standard (larghezza di banda inferiore, utile per cavi più lunghi con sorgenti 4K)
- Supporto di estensione audio ottico bidirezionale
- Supporta lo stretching dell'orologio del bus HDMI DDC per una migliore compatibilità con alcuni lettori Blu-ray
- Esegue il re-clock TMDS e la rigenerazione del segnale per una migliore integrità del segnale
- Alimentato tramite PoH 48V dal ricevitore al trasmettitore
